◆結構穩定：重型全鋼架結構焊接， 五面龍門銑床加工，機床精度更高和更穩定；回火時效處理， 堅固不變形；
◆部件優良品牌控制系統，采用臺灣直線導軌、 三軸滾珠絲杠， 承重力大， 下刀精確；
◆采用品牌定制伺服驅動系統，扭矩大且擁有完善的安全系統；
◆旋轉軸一對一品牌減速機傳動， 運行平穩、 精度更高、 一次成型免打磨；
◆多主軸聯動，成品表面光滑，加工效率高， 可同時加工八到十件產品。
| XYZ行程 XYZ stroke | X300mm/Y500mm/Z150mm | X700mm/Y600mm/Z180mm | X400mm/Y400mm/Z180mm |
| 旋轉軸直徑 Rotary Dia | ≤150mm | ≤160mm | ≤140mm |
| 旋轉軸長度 Rotary length | 500mm | 600mm | 400mm |
| 定位精度 Positioning accuracy | ±0.05mm | ||
| 重復定位精度 Repeatability positioning accuracy | ±0.02mm | ||
| 臺面結構 Table strucure | 龍門移動 Gantry mobile | 平臺移動 Moveable table | |
| XYZ項傳動結構 XYZ Transmission strucure | 絲桿 Screw ball | ||
| 最大空行速度 Max. ldle speed | 15000mm/min | ||
| 最大工作速度 Max. working speed | X/Y：10000mm/min；Z：3000mm/min | ||
| 主軸功率 Spindle power | 800W~1.5KW國產水冷 Domestic water cooled 800W~1.5KW | ||
| 主軸轉速 Spindle speed | 6000~24000RPM | ||
| 運行模式 Driving system | 國產混合伺服（可選交流伺服）Domestic hybrid servo（optional AC servo） | ||
| 工作電壓 Working voltage | AC220V/50Hz | ||
| 運行指令 File format | G代碼/NC代碼/ENG代碼 G/NC/ENG code | ||
| 控制系統 Control system | 四軸控制系統 Four-axis control system | ||

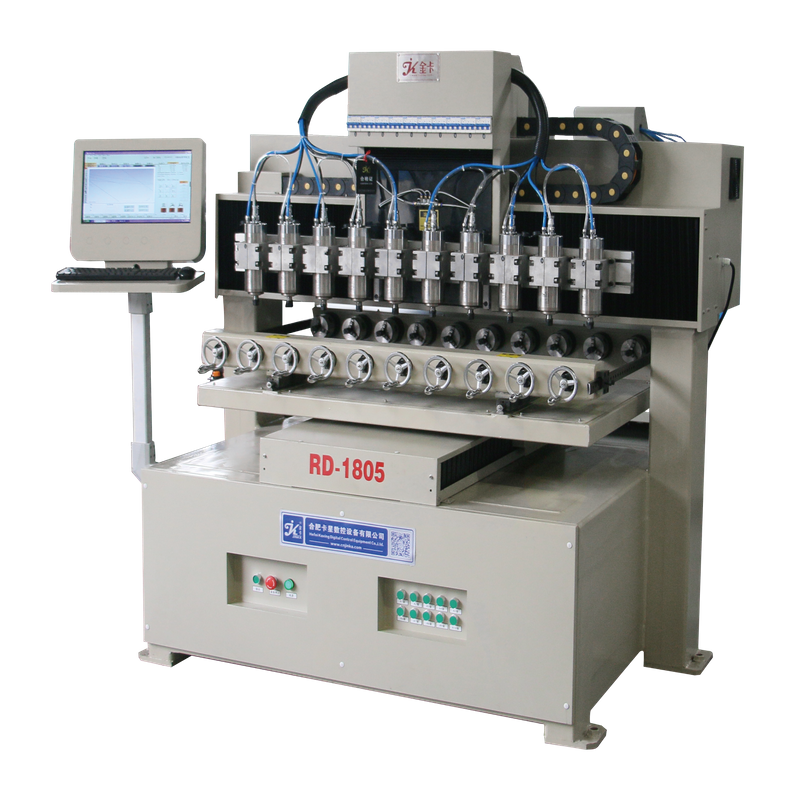

型號 | RD-1805Y-10 | ||
序號 | 性能指標保存 | 參數 | |
1 | 行程 | X行程 | 500mm |
Y行程 | 430mm | ||
Z行程 | 160mm | ||
旋轉軸直徑 | 140mm | ||
旋轉軸長度 | 450mm | ||
2 | 精度 | 加工精度 | ±0.05 |
重復定位精度 | ±0.03 | ||
3 | 結構 | 臺面結構 | 平臺移動 |
X、Y、Z向傳動結構 | 絲桿 | ||
4 | 速度 | 最大空行速度 | 15000mm/min |
最大工作速度 | X/Y：10000mm/min ；Z向：3000mm/min | ||
5 | 主軸 | 主軸功率 | 220V/10X1.5KW翰琪加長水冷 |
6 | 運行模式 | 木工伺服（雷賽） | |
7 | 工作電壓 | AC220V/50Hz | |
8 | 運行指令 | G代碼/NC代碼/ENG代碼 | |
9 | 操作系統 | 維宏 | |
10 | 外形尺寸 | 2300*1400*1800 | |
