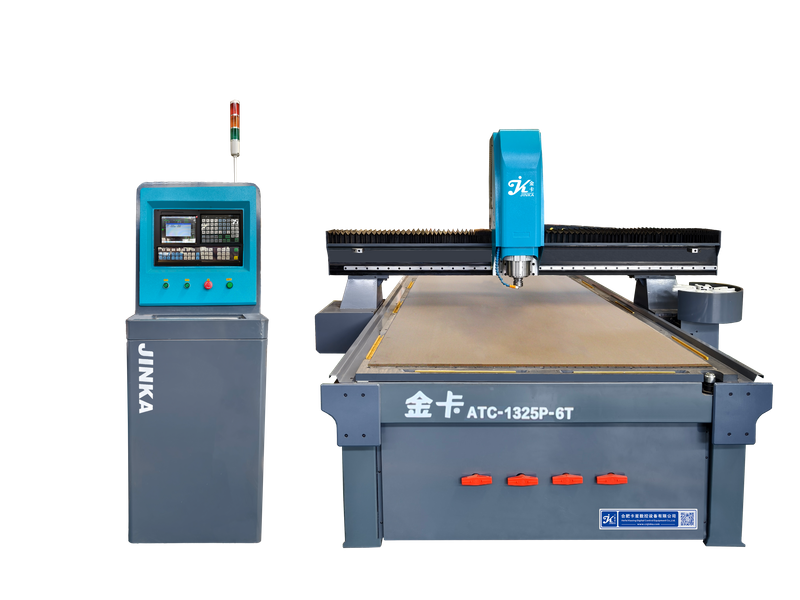

ATC-1325P-6T
ATC-1325P-6T
◆結構穩定：重型全鋼架結構焊接，五面龍門銑床加工，機床精度更高和更穩定；回火時效處理，堅固不變形；
◆部件優良：開元控制系統，國產換刀風冷主軸，采用臺灣直線導軌、滾珠絲杠，承重力大，下刀精確；
◆采用匯川定制伺服驅動系統，扭矩大且擁有完善的安全系統；
◆盤式換刀系統，刀庫容量6把（刀庫可選配）；可一次性滿足多種復雜工藝要求，極大提高生產效益；
◆高附著力真空吸附裝置，真空吸附臺面分為六個加工區域，可單區加工也可同時加工，以提高加工效率；
◆軟件兼容：開放式軟件接口，可兼容type3/artcam/castmate/文泰等多種CAD/CAM設計軟件生成的加工代碼，確保設計無障礙。
型號 | ATC-1325P-6T | ||
序號 | 性能指標 | 參數 | |
1 | 行程 | X行程 | 1300mm |
Y行程 | 2500mm | ||
Z行程 | 200mm | ||
2 | 精度 | 加工精度 | 0.05mm |
重復定位精度 | 0.02mm | ||
3 | 結構 | 臺面結構 | 6區真空吸附 |
X、Y、Z向傳動結構 | X、Y向斜齒條加減速機傳動，Z向絲桿傳動 | ||
4 | 速度 | 最大空行速度 | 40000mm/min |
最大工作速度 | X/Y：20000mm/min ；Z向：15000mm/min | ||
5 | 主軸 | 主軸功率 | 7.5KW 自動換刀風冷主軸 |
主軸轉速 | 0~18000r/min | ||
6 | 刀庫 | 換刀時間 | 5S |
刀柄 | ISO30-ER32-70L | ||
刀庫容量 | 排式6把（刀徑自選） | ||
7 | 運行模式 | 伺服驅動 | |
8 | 工作電壓 | AC380V/50Hz | |
9 | 運行指令 | G代碼/NC代碼 | |
10 | 操作系統 | 開元KY1000M系統盤式換刀+手輪系統 | |
11 | 吸附功率 | 7.5KW | |
12 | 吸塵功率 | 3.0KW | |
13 | 外形尺寸 | 2500mm×3200mm×2000mm | |
14 | 凈重 | ≈2000kg | |
15 | 毛重 | ≈2300kg | |
◆廣告裝潢行業：亞克力、櫥窗、鋁塑板、裝飾材料、中層板；
◆木門及家具裝飾行業：實木及復合門、櫥柜門、大面積板材平面雕刻、實木雕花鏤銑、板式家具雕刻、仿古紅木家具雕刻、實木藝術壁畫雕刻等行業；
